YP400-560系列變頻三相異步電動機

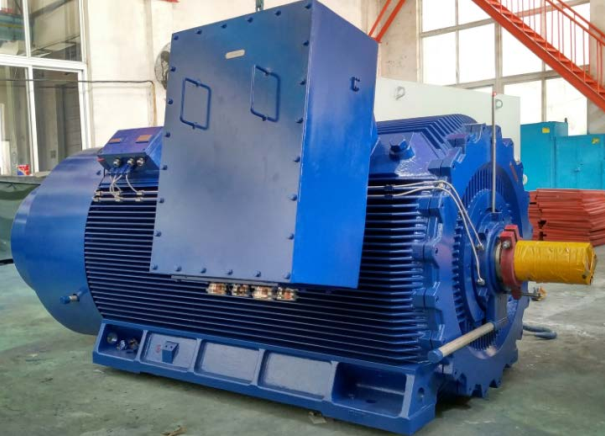

YP系列變頻調速三相異步電動機（機座號400?560）
1.    產品概述
YP系列變頻調速三相異步電動機（以下簡稱為：電動機），是我公司根據市場需求而開 發的新產品，與變頻器配合使用，可以實現寬頻率范圍內無級調速，具有調速范圍廣、動 態響應快、調速精度高等特點。
本系列電動機由變頻器作為電源供電，起動電流小、節能、運行可靠，尤其當負載為 風機、水泵類時，電動機的節能效果顯著

2.    用途
本系列電動機應用于各種需要調速的傳動裝置中，廣泛應用于輕工、紡織、化工、石 油、冶金、機床、風機、水泵等行業安全區域，有助于節能和實現自動控制，配合高精度 傳感器可實現高精度閉環控制，是理想的動力設備
3.    型號說明
電動機型號代表意義示例：
Y P 400    1    4 W
_環境代號
-極數（4極）
1號鐵心長
機座的中心高（400mm）
4.    執行標準
GB 755旋轉電機定額和性能
GB 14711中小型旋轉電機安全要求
GB 1971旋轉電機線端標志與旋轉方向
GB 10068軸中心高為56mm及以上電機的機械振動 振動的測量、評定及限值
GB 18613中小型三相異步電動機能效限定值及能效等級
GB/T 997旋轉電機結構型式、安裝型式及接線盒位置的分類（IM代碼）
GB/T 1032三相異步電動機試驗方法
GB/T 1993旋轉電機冷卻方法
GB/T 4942.1旋轉電機整體外殼結構的防護等級（IP代碼）分級
GB/T 10069.1旋轉電機噪聲測定方法及限值第1部分：旋轉電機噪聲測定方法
GB/T 22714交流低壓電機成型線繞匝間絕緣試驗規范
GB/T 22719.1交流低壓電機散嵌繞組匝間絕緣 第1部分：試驗方法
GB/T 20161變頻器供電的籠型感應電動機應用導則
5.    基本特征
5.1.    基本結構簡介
•機座號：400?560
•額定功率范圍：132?1400kW
•極數：2?16極
•安裝方式：B3
•電動機主體外殼防護等級為：IP55
•冷卻方式：
♦    IC416機座號范圍：H400-560，配備獨立冷卻風機
♦    IC411機座號范圍：H400-560 （負載特性限于水泵、風機等平方矩負載。）
•電動機熱分級（絕緣等級）：180級（H）。
•溫升：90k
•電動機有一個圓柱形軸伸。
•電動機定子繞組及絕緣除具有其他系列電機繞組及絕緣良好的電氣、機械、防潮 性能及熱穩定性特點外，在設計過程中還充分考慮了在變頻器供電條件下脈沖電 壓對電機定子繞組的沖擊，通過采用更加優越的電磁線，對絕緣體系進行特殊工 藝處理等措施，有效提升電機定子繞組部分耐脈沖電壓沖擊性能，充分保證電機 在變頻器供電條件下運行穩定性。機座號400定子繞組散下線結構，機座號450 及以上成形線圈結構。
•電動機轉子采用鑄鋁結構，采用比普通電機更高精度的動平衡處理工藝，有效提 升電機在較大轉速范圍內運行穩定性。
•電動機定、轉子沖片采用高導磁、低損耗優質電工硅鋼片，電動機損耗低、效率 高。
•電動機軸承選用電動機專用低振動、低噪聲軸承，考慮到可能產生的軸電流對軸 承的影響，風扇端采用絕緣措施。
5.2.    特殊結構說明
•電動機均設置有注排油裝置。
•電動機均配備定子及軸承測溫裝置（單支PT100）并配置獨立測溫接線盒，其中定
子測溫?cái)?shù)量：6支(三支使用，三支備用)，軸承測溫?cái)?shù)量：2支(前后軸承裝置各
1支)
•建議定子、軸承溫度設定值：
軸承報警溫度：90°C；停機溫度：95°C。
定子報警溫度：135C ；停機溫度：145C。
•電動機均配備加熱裝置，具體見表1
表1加熱裝置特征
機座號    電壓(V)    功率(W)
H400    220    200
H450-500    220    300
H560    220    400
•該系列電動機可根據用戶需要安裝編碼器，與變頻器配套使用實現對電機轉速的 監測與調控。編碼器為增量式脈沖1024電壓5-30V。
5.3,    電動機接線盒結構
5.3.1.    主接線盒：
電動機接線盒位于右側向上45°朝下出線，該接線盒具有優良的結構性能和較高防護 等級，且具有較大的空腔以便于接線，均配有銅鍍鎳無凱格蘭，另外可以根據要求配鎧裝 格蘭，主接線盒出線口可四個方向調整，標準配置的葛蘭型號及適應電纜范圍見表2。


5.3.2.    輔助接線盒
電機帶有測溫和加熱用的輔助接線盒，其中測溫和加熱輔助接線盒共用一個腔體， 其中加熱和測溫中間用隔板隔開，各自均有單獨的進線口，出線口尺寸為銅鍍鎳無 鎧格蘭3XM25X1.5，其中2個用于測溫，一個用于加熱，使用電纜外徑為①13?①18
5.4.    軸承和潤滑脂：
潤滑脂：HTHS高溫高速潤滑脂，電機軸承牌號及潤滑時間見表3,考慮到可能產生的 軸電流對軸承的影響，風扇端軸承采用絕緣措施。



5.5,    使用的環境條件
YP為基本型，適用于海拔不超過1000m,環境空氣溫度隨季節而變化，為-15?+40°C 的戶內環境。


5.6.    使用的電氣條件
額定電壓：機座號400: 380/660V、690V、660/1140V；機座號450及以上，電壓
為：660/1140V、 690V；
電機的頻率：基準頻率為50Hz,恒轉矩調速頻率范圍為3?50Hz,恒功率調速頻率范 圍為：50?60Hz （2極電機）、50?75Hz （對4P及其以上電機）。特殊的調頻范圍可定制。
特殊的調頻范圍可定制。


工作制：S1工作制一一連續工作制；
變頻器使用要求：建議在變頻器的輸出端增加濾波器，以減少變頻電源中的諧波含量。
在調頻過程中，如果在某一頻率段出現電機振動明顯增大的情況，可通過設置變頻器跳過 該頻率段。變頻器輸出端諧波含量不超過5%，電動機端子處允許脈沖電壓幅值不大于額定 電壓的2.2倍，電動機端子處電壓上升時間大于400ns。
注：
1、可按用戶要求的電壓、頻率范圍進行特殊設計、制造；
2、強迫通風用小電機（冷卻方式為IC416時）所用電源同主電機保持一致，額 定電壓380/660V或660/1140V，額定頻率50Hz的獨立三相交流電源。
H400-450 用軸流風機:4P 3kW 50Hz
H500-560 用軸流風機:4P 4kW 50Hz
