眾所周知，在項目安裝現場的實際應用中，南陽防爆電機有三種不同的布線方式：

1. 鋼管布線；

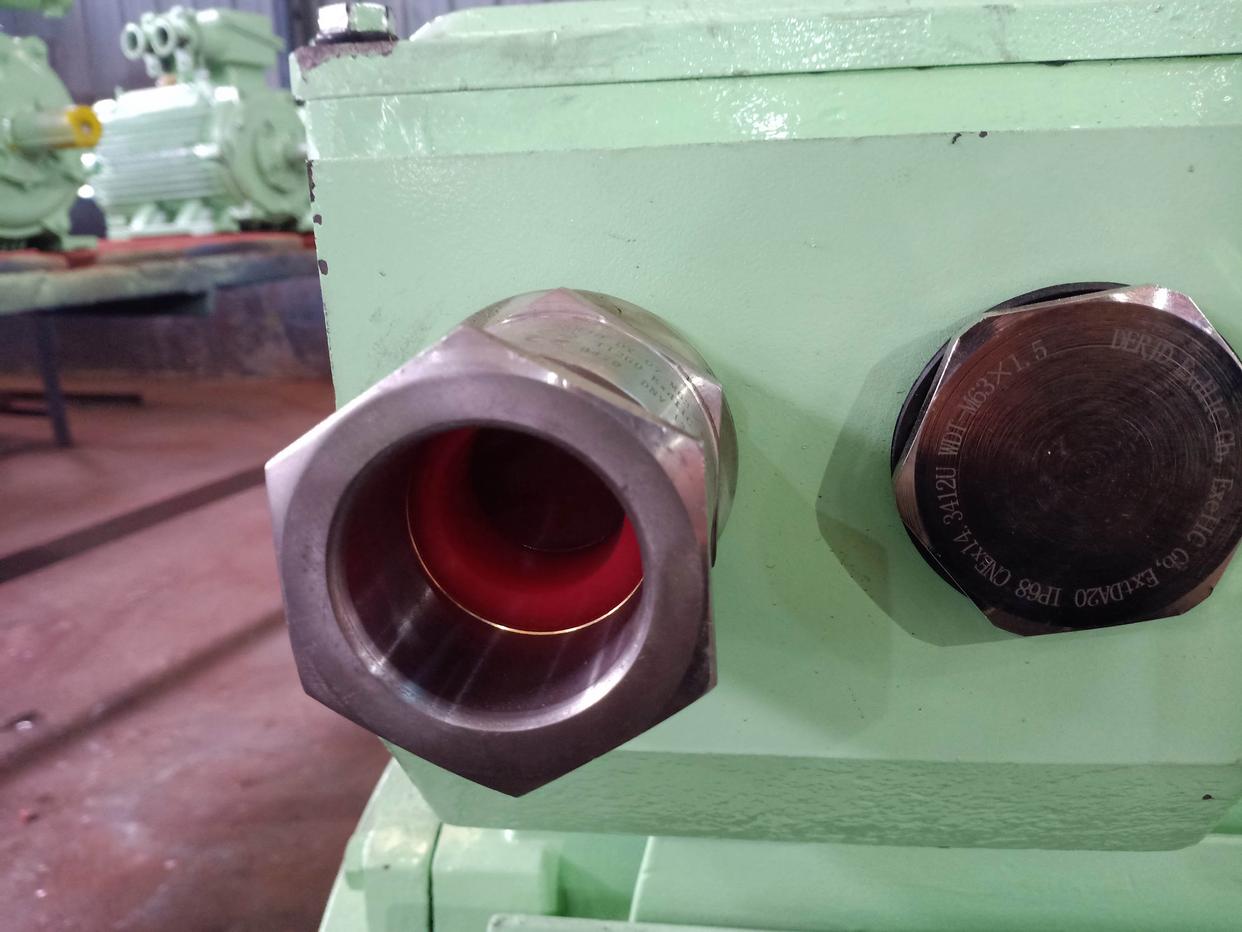

鋼管布線鋼布斗螺紋口


2. 橡套電纜布線；

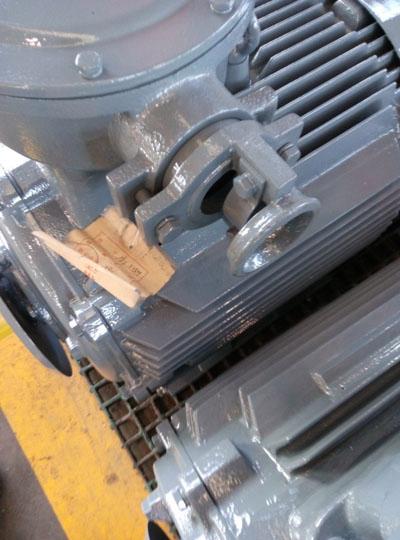

橡套電纜喇叭口喇叭斗

3. 防爆格蘭頭引入式布線。


防爆格蘭頭引入式
這三種不同的布線方式中，前兩種，關注的是動力電纜的布置方式，第三種，關注的是接線盒進線口的類型。

因為沒有采用相同的標準，所以這種分類方法并不嚴謹。

如果站在電機接線盒進線口的角度來說，上述三種方法對應的是如下三種進線口類型：

1. 鋼管布線，對應的接線盒進線口類型是：鋼布斗，也就是螺紋口。其功效是供連接鋼管或者防爆軟管使用的。

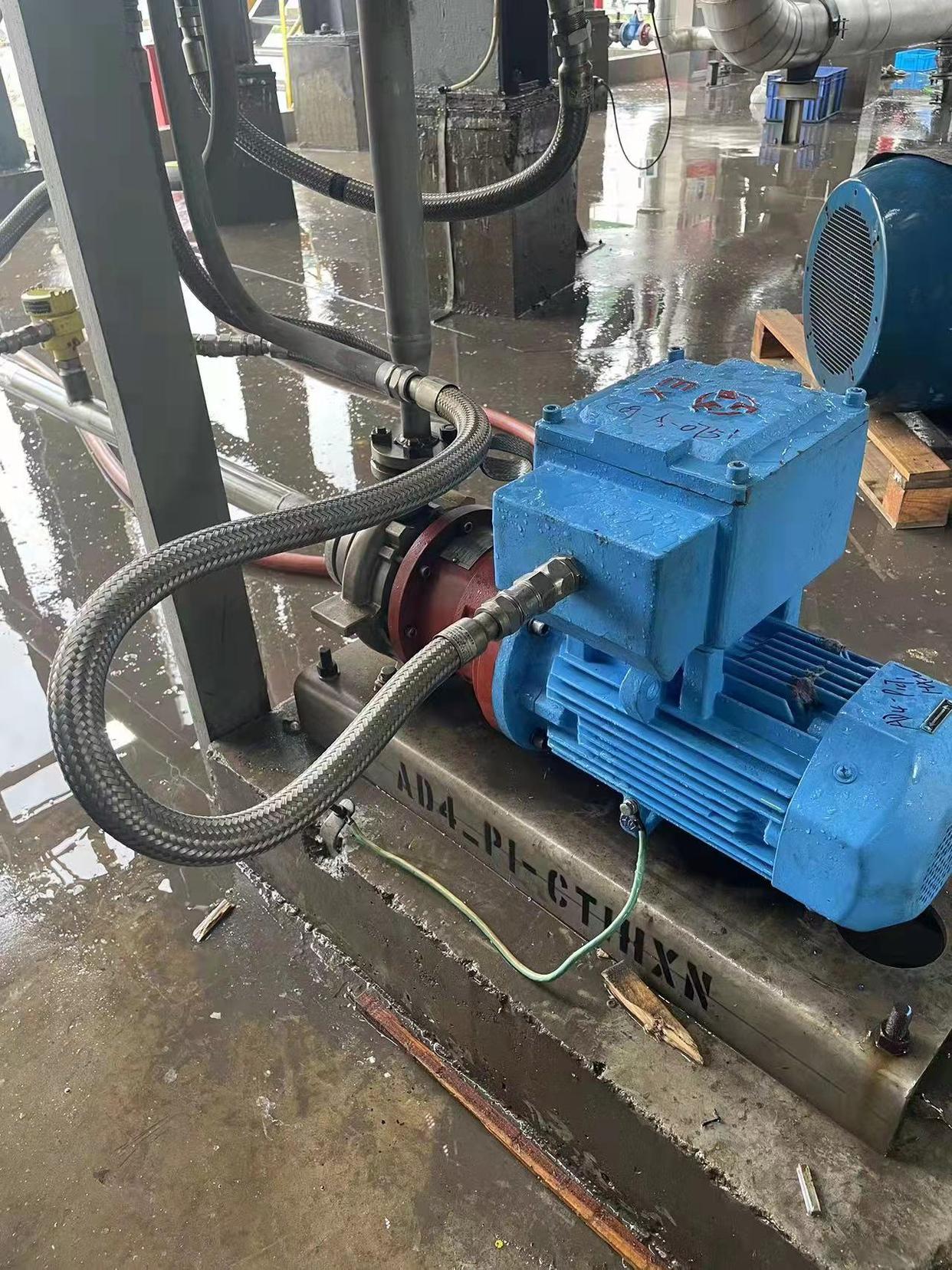

鋼管布線加防爆軟管


2. 橡套電纜布線，對應的接線盒進線口類型是：喇叭口或者叫喇叭斗。其功效是供橡套電纜直入接線盒，不配置鋼管或者防爆軟管。

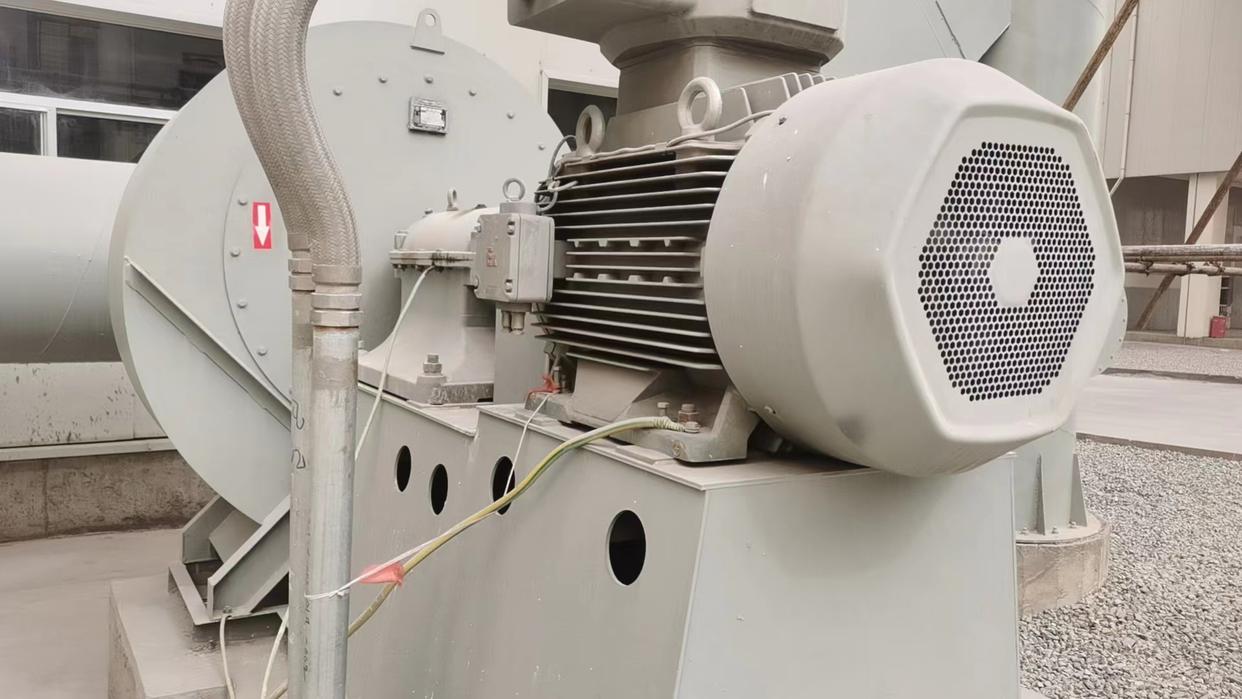

橡套電纜布線


3. 防爆格蘭頭引入式布線，對應的接線盒進線口類型是：防爆格蘭。不同結構的防爆格蘭，可以起到不同的布線效果。只有一端帶螺紋，另外一端不帶螺紋的防爆格蘭，起到的是橡套電纜布線的效果。兩端都帶螺紋的防爆格蘭，起到的是鋼管布線或者防爆軟管布線的效果。

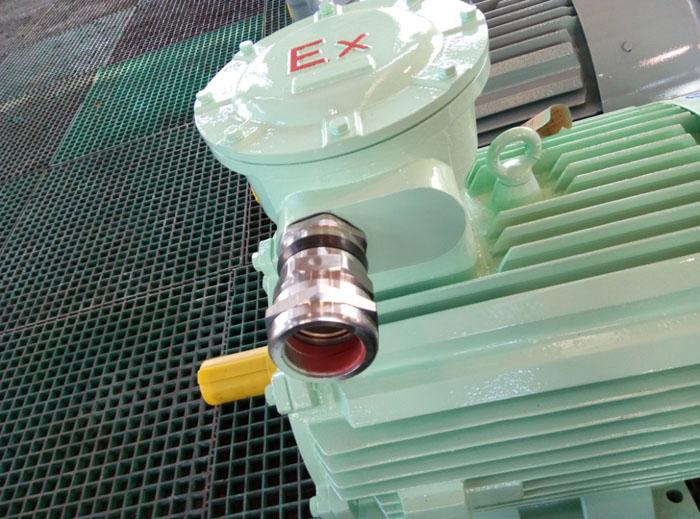

防爆格蘭引入式布線
如果站在項目安裝現場電纜布置（也就是布線）的角度，實際上應該考慮的問題是：

1. 總體上，電纜的布置，是否通過鋼管？

2. 電纜引入電機接線盒時，是否用到鋼管或者防爆軟管？

用到鋼管或者防爆軟管，就用鋼布斗（螺紋口）或者兩端都帶有螺紋的防爆格蘭頭。

3. 電纜是鎧裝電纜，還是非鎧裝電纜？

電纜的鎧裝與非鎧裝，其主要影響防爆格蘭的選型。鎧裝電纜需要選用鎧裝防爆格蘭，非鎧裝電纜需要配套非鎧裝防爆格蘭。至于說對于鋼布斗或者喇叭斗來說，電纜的鎧裝與非鎧裝，就沒那么重要了。

三者的優缺點在于：

橡套電纜布線：喇叭口或者喇叭斗，最簡單、最節約、但對電纜的保護最差。

鋼管布線：螺紋口，相對簡單、相對節約、對電纜的保護相對較好。

不配防爆軟管的格蘭頭布線：略復雜、略增加成本、功效類似橡套電纜布線。

配防爆軟管的格蘭頭布線：最復雜、代價最高、但防爆性能、密封性能、對電纜的保護越好。下圖便是這樣一個完美的案例：

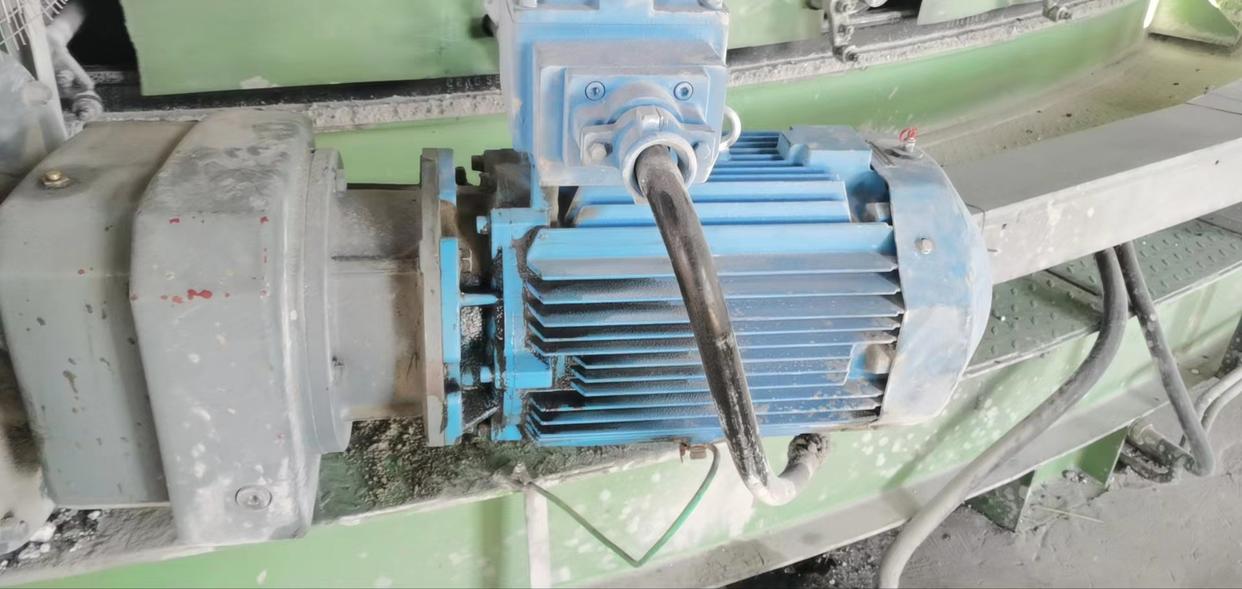

完美布線
相信看了這篇文章，大家對于南陽防爆電機的不同布線方式的現場實際應用一定有了深入全面的了解，對于日后工作的開展有所裨益。
